IPSec零散知识
AH ESP IV ADD AEAD ESN NAT
IPSec零散知识
报文格式
IKE报文格式
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
0 7 15 23 31
+---------------------------------------------------------------+ -----
| | |
+ IKE_AS Initiator SPI + |
| | |
+---------------------------------------------------------------+ |
| | |
+ IKE_AS Responder SPI + |
| | |
+---------------------------------------------------------------+ IKE Header
| Next Payload |MjVer |MnVer |Exchange Type | Flags | |
+---------------------------------------------------------------+ |
| Message ID | |
+---------------------------------------------------------------+ |
| Length | |
+---------------------------------------------------------------+ -----
| Next Payload2 |C| RESERVED | Payload Length | Payload Header
+---------------------------------------------------------------+ -----
| |
+ +
| Payload |
+ +
| |
+---------------------------------------------------------------+
ESP报文格式
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Security Parameters Index (SPI) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Sequence Number |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Payload Data* (variable) |
~ ~
| |
+ +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| | Padding (0-255 bytes) |
+-+-+-+-+-+-+-+-+ +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| | Pad Length | Next Header |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Integrity Check Value-ICV (variable) |
+ +
| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
- ESP Header
- SPI
- Sequence Number
- 载荷数据
- TCP/UDP Header + Application Data
- ESP Trailer
- Padding
- Pad Length
- Next Header
- ESP Auth
- ICV
- Security Parameters Index : 32比特。表示IPsec安全参数索引，用于给报文接收端识别SA。
- Sequence Number : 32比特。表示序列号，每发送一个报文，计数加1，例如每发一个SA报文序列号增加1。
- Payload Data* : 变长。表示有效载荷数据，包含由下一头部字段给出的变长数据。
- Padding : 0–255字节。表示填充字段，用于增加ESP报文头的位数。当待加密报文的长度不是加密算法所要求的长度时，需要进行填充补齐。
- Pad Length : 8比特。接收方根据该字段长度去除填充字段中的扩展位，置0时表示没有填充。
- Next Header : 8比特。表示ESP报文头的下一个载荷类型。
- Integrity Check Value-ICV : 可变长度，长度必须为32比特的整数倍。表示报文的ICV（Integrity Check Value，ICV）字段，用于接收方进行完整性校验。
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
传输模式：
|<------ Authentication Fields --------->|
|<---- Encryption Fields ------>|
+---------+--------+-----------+--------+----------+-------+
| IP/IPv6 | ESP | TCP/UDP | Data | ESP | ESP |
| Header | Header | Header | | Trailer | Auth |
+---------+--------+-----------+--------+----------+-------+
隧道模式：
|<-------------- Authentication Fields ------------->|
|<----------- Encryption Fields ----------->|
+-------------+--------+-----------+-----------+--------+----------+-------+
| New IP/IPv6 | ESP | IP/IPv6 | TCP/UDP | Data | ESP | ESP |
| Header | Header | Header | Header | | Trailer | Auth |
+-------------+--------+-----------+-----------+--------+----------+-------+
ESP ICV
ESP Auth（完整性校验值 ICV）的存在与否，由在 IKE 协商阶段双方选择的加密套件决定。
- 没有配置认证算法，ESP Auth字段为空。
IP头 ESP头 加密数据 ESP尾 - 配置了认证算法，ESP Auth字段包含ICV。
IP头 ESP头 加密数据 ESP尾 ICV- 发送方对“ESP头 + 原始数据 + ESP尾”进行加密。
- 发送方再对“ESP头 + 加密数据 + ESP尾”计算ICV，放入 ESP Auth 字段。
- 接收方先验证ICV。如果通过，才进行解密。如果ICV校验失败，直接丢弃数据包。
- 集成式加密认证算法（ AEAD 算法）。
IP头 ESP头 密文及认证标签 ESP尾- AEAD 算法（如 AES-GCM）将加密和认证作为一个原子操作完成。
- 它输出两部分：密文 和 认证标签。
- 这个 认证标签 就起到了和 ICV 完全相同的作用（完整性校验和身份认证），但它被直接嵌入到加密数据载荷中，而不是放在一个独立的尾部字段里。
- 认证功能由 认证标签 完成，它和密文是不可分割的。接收方使用密钥解密并验证标签，任何对数据的篡改都会导致验证失败。
1 2 3 4 5 6 7 8 9 10 11
+--------+-----------+------------------------------+----------+ | IP Hdr | ESP Hdr | Encrypted Data | ESP | | | (SPI,Seq) | +---------------------------+ | Trlr | | | | | TCP/UDP Hdr | Data | | | | | | +---------------------------+ | | | | | | Authentication Tag | | | | | | +---------------------------+ | | +--------+-----------+------------------------------+----------+ ^ | （认证标签与密文集成，不存在独立的ESP Auth字段）
AH报文格式
1
2
3
4
5
6
7
8
9
10
11
12
13
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Next Header | Payload Len | RESERVED |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Security Parameters Index (SPI) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Sequence Number Field |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Integrity Check Value-ICV (variable) |
+ +
| ... ... |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
- Next Header : 8比特。表示认证头部之后的下一个负载。
- Payload Len : 8比特。表示AH报文头长度。AH的长度减2，4字节为计数单位。例如，有个96比特的认证值，长度将是”4”（即头部固定的3个4字节 + ICV的3个4字节 - 2）。对于IPv6，头部总长度必须为8字节的倍数。
- RESERVED : 16比特。用于预留将来使用。必须置0，接收时忽略。
- Security Parameters Index : 32比特。表示IPsec安全参数索引，用于给报文接收端识别SA。
- Sequence Number Field : 32比特。表示序列号，每发送一个报文，计数加1，例如每发一个SA报文序列号增加1。
- Integrity Check Value-ICV : 可变长度，长度必须为32比特的整数倍。表示报文的ICV（Integrity Check Value，ICV）字段，用于接收方进行完整性校验（Auth）。
1
2
3
4
5
6
7
8
9
10
11
12
13
传输模式：
|<---Authentication Fields (Not including the variable field of IP header) --->|
+-------------------+-------------------+------------------------+-------------+
| IP Header | AH Header | TCP/UDP Header | Data |
| (protocol=51) | | | |
+-------------------+-------------------+------------------------+-------------+
隧道模式：
|<- Authentication Fields (Not including the variable field of New IP header) ->|
+-----------------+-------------+-------------+------------------+--------------+
| New IP Header | AH Header | IP Header | TCP/UDP Header | Data |
| (protocol=51) | | | | |
+-----------------+-------------+-------------+------------------+--------------+
AH和ESP组合使用
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
传输模式：
|<------------------- AH Authentication Fields -------------------->|
| |<---- ESP Authentication Fields ----->| |
| |<-- ESP Encryption Fields --->| |
+---------------+--------+---------+--------------------+-----------------+
| IP Header | AH | ESP | TCP/UDP | Data | ESP | ESP |
| (protocol=51) | Header | Header | Header | | Trailer | Auth |
+---------------+--------+---------+--------------------+-----------------+
隧道模式：
|<---------------------- AH Authentication Fields ---------------------->|
| |<------ ESP Authentication Fields -------->| |
| |<---- ESP Encryption Fields ------>| |
+---------------+--------+---------+--------+---------+------+---------+-------+
| New IP Header | AH | ESP | IP | TCP/UDP | Data | ESP | ESP |
| (protocol=51) | Header | Header | Header | Header | | Trailer | Auth |
+---------------+--------+---------+--------+---------+------+---------+-------+
处理顺序
单独 ESP（加密 + ESP 自身认证）
发送端顺序
- 待传输原始明文（传输模式：TCP/UDP + 数据；隧道模式：内层整包 IP 报文）
- ESP 加密：对上述明文加密，生成密文
- ESP 认证：对「ESP 头 + 密文 + ESP 尾」做 HMAC，生成 ESP ICV（认证数据）
- 封装完整 ESP 报文发出
接收端顺序
- 先做ESP 认证校验：用密钥对「ESP 头 + 密文 + ESP 尾」验 ICV
- 认证通过后，ESP 解密：将密文还原为明文
- 还原原始报文上送
处理实体
- 加密：处理明文
- 认证：处理密文
AH + ESP
发送端处理顺序
- 原始明文载荷 → 执行 ESP 加密 → 生成 ESP 密文包
- 对「ESP 头 + 密文 + ESP 尾」做 HMAC，执行 ESP 认证
- 把「IP 头 + AH 头 + 完整 ESP 密文包」作为整体
- 执行 AH 认证：对上述整体计算 AH ICV
- 封装完成后发出
接收端处理顺序
- 先校验AH 认证：对整包（含 ESP 密文）验 AH ICV（防外层篡改）
- AH 校验通过 → 剥离 AH 头
- 再校验ESP 认证：对 ESP 密文包验 ESP ICV
- ESP 校验通过 → ESP 解密：密文还原为明文
- 上送原始报文
处理实体
- ESP 加密：处理明文
- ESP 认证：处理ESP 密文
- AH 认证：处理包含 ESP 密文的整包报文（核心处理对象仍是密文）
核心总结
- 所有认证动作，处理的都是密文，没有对明文做认证
- 组合模式：发包先 ESP 加密+ ESP 认证，再 AH 认证；收包先 AH 验签，再 ESP 验签 + 解密
- ESP 管内层数据的加密 + 完整性，AH 管整包（含外层 IP 头）的完整性
ESP IV
- 需要携带IV的情况
- 加密模式为CBC（如AES-CBC） IV是显式传输的，必须包含在ESP包中，位于加密数据之前。每次加密必须使用不同的随机IV。
1 2 3 4
ESP报文结构示例： +----------------+----------------+----------------+----------------+ | ESP头部 | IV (显式) | 加密数据 | ESP尾部（ICV） | +----------------+----------------+----------------+----------------+
- 加密模式为CTR（如AES-CTR）
IV（通常称为Nonce）需要显式传输，但可能通过计数器或其他机制生成。
- 加密模式为CBC（如AES-CBC） IV是显式传输的，必须包含在ESP包中，位于加密数据之前。每次加密必须使用不同的随机IV。
- 不需要携带IV的情况
- AEAD模式（如AES-GCM、ChaCha20-Poly1305）
IV（Nonce）通常隐式生成，可能通过以下方式组合：- 固定字段（如SPI+序列号）：利用ESP头部中的SPI和序列号派生Nonce。
- 隐式计数器：基于会话状态递增计数器生成。
- 显式部分+隐式部分：例如，前4字节显式传输，后8字节隐式派生。
- AEAD模式（如AES-GCM、ChaCha20-Poly1305）
- IV的核心作用
- 确保相同明文在不同加密操作中生成不同密文，防止模式分析攻击。
- 支持加密算法的正确运行（如CBC需要随机IV，CTR/GCM需要唯一Nonce）。
AAD（Authenticated Associated Data，关联认证数据）
- 定义
- AAD是明文传输的关联数据，在加密过程中参与完整性校验（生成认证标签），但不加密。
- 作用
- 保护协议头部或上下文信息（如ESP头部、IP地址、端口等），确保其未被篡改。
- 何时需要AAD？
- 使用AEAD模式时（如AES-GCM、ChaCha20-Poly1305）
AEAD算法要求同时处理加密数据和关联数据，生成一个认证标签（ICV）。此时必须指定AAD。1 2 3 4
ESP报文结构（AEAD模式）： +----------------+----------------+----------------+----------------+ | ESP头部 | 隐式/显式Nonce | 加密数据 | 认证标签（ICV）| +----------------+----------------+----------------+----------------+
- AAD内容：通常包括ESP头部中的SPI、序列号等字段。
- 验证流程：接收方使用相同的AAD重新计算认证标签，确保数据完整性和来源可信。
- 传统加密模式（如AES-CBC）
不涉及AAD，完整性由独立的ICV（如HMAC-SHA256）保护。
- 使用AEAD模式时（如AES-GCM、ChaCha20-Poly1305）
- AAD的典型应用场景
- 保护协议头部信息（如SPI、序列号），防止重放或篡改。
- 绑定加密数据与网络层上下文（如源/目的IP），增强安全性。
AEAD
既对数据进行加密，又对加密数据和关联数据进行完整性验证。
AEAD（Authenticated Encryption with Associated Data） 是“带有关联数据的认证加密”，是一种同时提供数据加密和数据完整性验证的加密模式。其核心目标是确保数据的机密性、完整性和真实性，同时允许对部分未加密的关联数据进行完整性保护。
AEAD 的组成
- Authenticated Encryption（认证加密）：
将加密和认证（完整性校验）结合为单一操作，确保加密后的数据未被篡改。- 加密：保护数据的机密性。
- 认证：生成一个认证标签（如HMAC或Poly1305标签），验证数据完整性。
- Associated Data（关联数据，AD）：
不需要加密但需完整性保护的明文数据（如协议头、会话ID）。这些数据参与认证标签的计算，但不加密。
AEAD 的工作流程
- 输入：
- 明文：需要加密的数据。
- 密钥：用于加密和认证的密钥。
- 关联数据（AD）：需保护完整性的明文数据。
- Nonce/IV：随机数或初始化向量，确保相同明文生成不同密文。
- 输出：
- 密文：加密后的数据。
- 认证标签：基于明文和关联数据生成的校验值（如AES-GCM的认证标签）。
- 解密与验证：
- 使用相同的密钥和Nonce解密密文。
- 重新计算认证标签，验证其与接收到的标签是否一致。
- 若验证失败：数据被篡改，丢弃数据包。
AEAD 的核心优势
- 效率：加密和认证合并为一步，减少计算开销。
- 安全性：同时保护机密性和完整性，抵御重放、篡改和中间人攻击。
- 灵活性：允许部分数据保持明文（如协议头），但仍确保其完整性。
常见的 AEAD 算法
- AES-GCM ：基于AES的Galois/Counter模式，支持高速加密和认证。 应用场景：TLS、IPSec、磁盘加密
- ChaCha20-Poly1305 ：结合流加密（ChaCha20）和多项式MAC（Poly1305），性能优于AES-GCM。应用场景：移动设备、低功耗场景
- AES-CCM ：结合CBC-MAC和CTR模式，适用于资源受限设备。 应用场景：物联网（IoT）
关联数据（AD）的作用
- 保护协议头信息：例如IPSec中的SPI（安全参数索引）、序列号，或TLS中的记录头。
- 防重放攻击：通过包含序列号或时间戳，确保数据包的唯一性。
- 上下文绑定：将加密数据与通信上下文（如会话ID）关联，防止跨会话攻击。
AEAD 在协议中的应用
- TLS 1.3：强制使用AEAD模式（如AES-GCM、ChaCha20-Poly1305），关联数据包括记录层头部（协议版本、内容类型）。
- IPSec ESP：使用AES-GCM时，关联数据包含ESP头部中的SPI和序列号。
- HTTP/3：通过QUIC协议使用AEAD保护数据包头部和负载。
安全注意事项
- Nonce唯一性：同一密钥下Nonce必须唯一，否则会导致加密失效（如AES-GCM的Nonce重复会导致密钥暴露）。
- 密钥管理：定期轮换密钥，避免长期使用同一密钥。
- 算法选择：优先选择经过广泛验证的算法（如AES-GCM、ChaCha20-Poly1305），避免使用弱算法（如AES-CBC+HMAC-SHA1）。
AES-GCM举例
- 明文50字节
- 明文块 = 原始数据(50) + Padding(12) + Pad Length(1) + Next Header(1) = 64 字节
- 加密块 = 加密(64 字节) = 64 字节密文
- Authentication Tag = 16 字节（独立附加）
- 完整 ESP 报文
SPI(4) + Seq(4) + IV(8) + 加密块(64) + Tag(16) = 96 字节
报文结构
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
0 1 2 3
0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Security Parameters Index (SPI) |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Sequence Number |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Initialization Vector (IV) |
| (长度由算法决定，AES-GCM 通常为 12 字节) |
| |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| ... IV continued ... |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
| Encrypted Payload (变长) |
| +---------------------------------------------------------+ |
| | Payload Data (原始数据，如 TCP/UDP 头 + 应用数据) | |
| | +-----------------------------------------------------+ | |
| | | 原始数据 (示例: 50 字节) | | |
| | +-----------------------------------------------------+ | |
| | | Padding (填充字节，满足对齐要求) | | |
| | | 示例: 12 字节 (值全为 0x00) | | |
| | +-----------------------------------------------------+ | |
| | | Pad Length (填充长度) | | |
| | | 1 字节 (值 = 填充长度，如 0x0C) | | |
| | +-----------------------------------------------------+ | |
| | | Next Header (上层协议标识) | | |
| | | 1 字节 (如 TCP=0x06, UDP=0x11) | | |
| | +-----------------------------------------------------+ | |
| | | |
| +---------------------------------------------------------+ |
| | Authentication Tag (认证标签) | |
| | 固定长度 (AES-GCM=16 字节) | |
| +---------------------------------------------------------+ |
+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+
- 加密范围：
- Payload Data + Padding + Pad Length + Next Header被整体加密
- 认证范围： Authentication Tag 基于以下计算：
- ESP 头（SPI + Seq）
- IV
- 加密后的数据块（含 Pad Length + Next Header）
抓包实例
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Internet Protocol Version 4, Src: 192.168.1.1, Dst: 192.168.1.2
Protocol: ESP (50)
Encapsulating Security Payload (ESP)
SPI: 0xcafebabe
Sequence: 100
IV: a1b2c3d4e5f6
[Encrypted Payload: 84 bytes] ← 含加密的50+12+1+1
[Authentication Tag: 16 bytes] → 5f6e7d8c9a0b...
# 解密后的视图（Wireshark 解析）:
Decrypted ESP:
SPI: 0xcafebabe
Sequence: 100
IV: a1b2c3d4e5f6
Payload Data: 48656c6c6f... (50 bytes) # "Hello..." 的十六进制
Padding: 0102030405060708090a0b0c (12 bytes)
Pad Length: 12
Next Header: TCP (6)
Authentication Tag: 5f6e7d8c9a0b... (16 bytes)
ESN
在 IPSec 和 IKE 协议中，ESN（Extended Sequence Number，扩展序列号） 是一项用于增强抗重放攻击能力的功能.
ESN 的核心概念
- 传统序列号： IPSec 的 ESP（封装安全载荷）和 AH（认证头）协议默认使用 32 位序列号，用于标识数据包的顺序，防止重放攻击。
- 当序列号达到最大值（2^32−1）后会回绕（归零），在高流量场景中可能导致快速循环，增加重放攻击风险。
- ESN（扩展序列号）：
将序列号扩展为 64 位（高 32 位隐式，低 32 位显式传输），显著增大序列号空间，降低循环频率，提升安全性。- 显式部分：实际传输的 32 位序列号（与旧协议兼容）。
- 隐式部分：本地维护的高 32 位计数器，不传输但参与完整性校验。
ESN 的作用
- 抗重放攻击： 64 位序列号在极端流量下（如高速网络）仍能保证数十年不重复，彻底避免 32 位序列号快速循环的问题。
- 兼容性： 显式传输的 32 位序列号与旧设备兼容，隐式高 32 位通过密钥派生算法（如 HMAC）保护。
- 完整性保护： 隐式高 32 位参与认证数据的生成（如 HMAC 或 AEAD 的 ICV），确保攻击者无法篡改序列号。
ESN 在 IPSec 中的实现
- IPSec 数据包格式（ESP为例）
1 2 3 4
+---------------+---------------+---------------+---------------+ | ESP头部 | 显式序列号 | 加密数据 | 认证标签（ICV）| | (SPI等) | (低32位) | (含隐式高32位) | | +---------------+---------------+---------------+---------------+
- 显式序列号：32 位，与旧协议兼容。
- 隐式高 32 位：由本地维护，通过密钥和计数器生成，不传输，参与 ICV 计算。
- 抗重放窗口
- 接收方维护一个滑动窗口（通常为 64 位），验证数据包序列号是否在合法范围内（即未过期或重复）。
- ESN 的 64 位空间使窗口覆盖范围极大，几乎不可能被耗尽。
ESN 在 IKE 中的应用
- SA 协商阶段
双方在 IKE_SA_INIT 或 CREATE_CHILD_SA 交换中，通过 Notify 载荷（类型 ESN）声明支持 ESN. - 密钥派生：
隐式高 32 位通过密钥派生函数（如 PRF）与密钥材料绑定，确保攻击者无法伪造. - 兼容性处理：
若对端不支持 ESN，则回退到 32 位序列号.

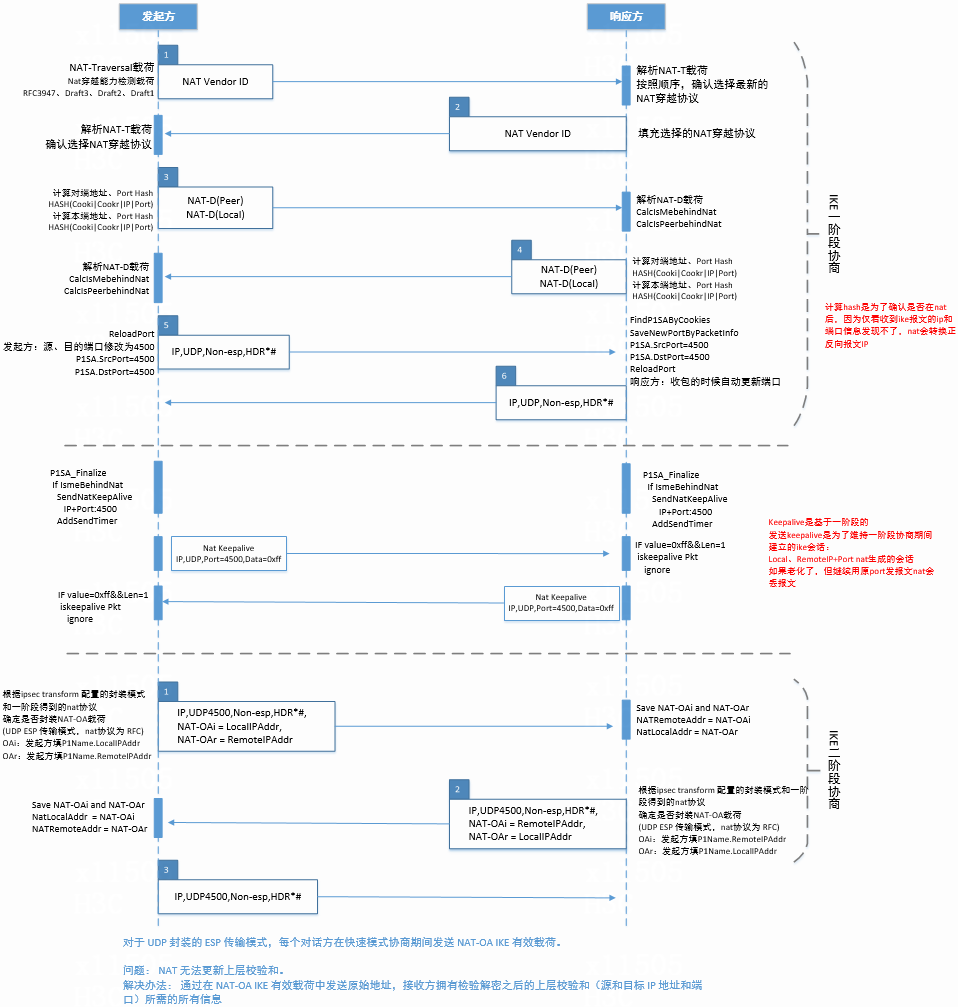

NAT
分支：私网192.168.1.100，公网198.51.100.1
总部：203.0.113.1
阶段一：IKE协商和NAT检测
IKE_SA_INIT请求
1
2
3
4
5
分支 → NAT → 总部
[IP: 192.168.1.100:500 → 203.0.113.1:500]
[IKE_SA_INIT请求 + NAT-D载荷(哈希1)]
↓ NAT转换 ↓
[IP: 198.51.100.1:62000 → 203.0.113.1:500]
IKE_SA_INIT响应 + NAT检测
1
2
3
4
5
6
7
总部 → NAT → 分支
[IP: 203.0.113.1:500 → 198.51.100.1:62000]
[IKE_SA_INIT响应 + NAT-D载荷(哈希2)]
↓ NAT反向转换 ↓
[IP: 203.0.113.1:500 → 192.168.1.100:500]
哈希1 ≠ 哈希2 → 检测到NAT存在！
切换到UDP 4500端口（NAT-T模式）
1
2
3
4
5
分支 → NAT → 总部
[IP: 192.168.1.100:4500 → 203.0.113.1:4500]
[UDP封装：IKE_AUTH请求]
↓ NAT转换 ↓
[IP: 198.51.100.1:62001 → 203.0.113.1:4500]
阶段二：数据传输（ESP over UDP）
正常数据传输
1
2
3
4
5
6
7
8
9
10
11
分支发送数据到总部：
原始数据包：[IP: 192.168.1.100 → 10.1.1.10][数据]
ESP加密后：[IP: 192.168.1.100 → 203.0.113.1][ESP头][加密数据]
NAT-T封装后：
[IP: 192.168.1.100:4500 → 203.0.113.1:4500]
[UDP头][非ESP标记(0x00000000)][ESP头][加密数据]
↓ NAT转换 ↓
[IP: 198.51.100.1:62001 → 203.0.113.1:4500]
[UDP头][非ESP标记][ESP头][加密数据]
总部接收处理
1
2
3
4
5
6
总部收到后处理流程：
1. 识别目的端口4500 → NAT-T流量
2. 检查非ESP标记(0x00000000) → 确认是IPsec数据
3. 剥离UDP头和非ESP标记
4. 得到标准ESP包 → 解密处理
5. 获得原始数据包：[IP: 192.168.1.100 → 10.1.1.10][数据]
阶段三：NAT保活机制
维持NAT映射表项
1
2
3
4
5
6
7
8
分支定期发送NAT保活包：
分支 → NAT → 总部
[IP: 192.168.1.100:4500 → 203.0.113.1:4500]
[UDP头][非ESP标记(0x00000000)] ← 空载荷，仅用于保活
↓ NAT转换 ↓
[IP: 198.51.100.1:62001 → 203.0.113.1:4500]
目的：刷新NAT设备的会话超时计时器
流程图
This post is licensed under CC BY 4.0 by the author.
