OpenVPN

概述

sequenceDiagram
    participant C as OpenVPN客户端
    participant N as 网络
    participant S as OpenVPN服务器
    participant A as 认证系统

    Note over C,S: 阶段1：初始连接和握手
    C->>N: UDP包: 源端口随机 → 服务器IP:1194
    N->>S: 初始连接请求
    S->>C: 服务器Hello，开始TLS握手

    Note over C,S: 阶段2：TLS握手和双向认证
    C->>S: 客户端证书 + 预主密钥（使用服务器公钥加密）
    S->>A: 验证客户端证书
    A->>S: 证书验证结果
    S->>C: 服务器证书 + 加密参数协商

    Note over C,S: 阶段3：密钥生成和通道建立
    C->>C: 生成会话密钥
    S->>S: 生成会话密钥（与客户端相同）
    C->>S: 使用会话密钥加密的测试数据
    S->>C: 确认加密通道建立

    Note over C,S: 阶段4：虚拟网络配置
    S->>C: 推送配置：分配VPN IP(10.8.0.2)
    S->>C: 推送路由：redirect-gateway, DNS等
    C->>C: 配置虚拟网卡tun0，设置路由表
    C->>S: 确认配置完成

    Note over C,S: 阶段5：连接维护
    C->>S: 开始发送keepalive心跳包
    S->>C: 响应心跳，维持连接
    Note over C,S: VPN隧道建立完成，开始数据传输

关键配置

服务端

  1. 基本网络配置
    1
2
3
4
5
6
7
8
9
10
11
12

     # VPN网络定义
 server 10.8.0.0 255.255.255.0
 # 用途：定义VPN虚拟网络的IP地址范围，服务器自动获取10.8.0.1，客户端从10.8.0.2开始分配

 port 1194
 # 用途：指定OpenVPN监听的端口号，默认1194

 proto udp
 # 用途：指定协议，udp（性能好）或tcp（穿透性强但性能稍差）

 dev tun
 # 用途：使用TUN（IP层隧道）或TAP（以太网层隧道），TUN更常用
  2. 加密和认证配置
    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

     # 证书和密钥文件
 ca ca.crt
 cert server.crt
 key server.key
 dh dh2048.pem
 # 用途：PKI基础设施，用于TLS加密和客户端身份验证

 tls-auth ta.key 0
 # 用途：防止DoS攻击和端口扫描，增加安全性

 cipher AES-256-CBC
 # 用途：指定加密算法，AES-256-CBC是安全标准

 auth SHA256
 # 用途：指定数据完整性验证算法
  3. 客户端管理和路由配置
    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

     # 客户端IP地址管理
 ifconfig-pool-persist ipp.txt
 # 用途：持久化客户端IP分配，重启后客户端能获得相同IP

 # 路由推送
 push "route 192.168.20.0 255.255.255.0"
 # 用途：告诉客户端通过VPN访问指定网络

 push "redirect-gateway def1 bypass-dhcp"
 # 用途：重定向客户端所有流量通过VPN（全局VPN）

 push "dhcp-option DNS 8.8.8.8"
 # 用途：推送DNS服务器给客户端

 # 客户端间通信
 client-to-client
 # 用途：允许VPN客户端之间直接通信

 # 客户端特定配置
 client-config-dir /etc/openvpn/ccd
 # 用途：为不同客户端提供特定配置（如固定IP、特定路由）
  4. 性能和可靠性配置
    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

     keepalive 10 120
 # 用途：心跳检测，10秒ping一次，120秒超时

 comp-lzo
 # 用途：启用压缩（旧版本），新版本使用compress

 persist-key
 persist-tun
 # 用途：重启后保持密钥和隧道状态

 user nobody
 group nogroup
 # 用途：以非特权用户运行，增加安全性

 verb 3
 # 用途：日志详细级别（0-11，数字越大越详细）
  5. 高级网络配置
    1
2
3
4
5
6
7
8
9
10
11

     # 多客户端支持
 duplicate-cn
 # 用途：允许同一证书多个客户端连接（不推荐生产环境）

 # 连接限制
 max-clients 100
 # 用途：限制最大客户端连接数

 # 子网划分（更大网络）
 server 10.8.0.0 255.255.0.0
 # 用途：定义更大的VPN网络（/16网段）

客户端

  1. 基本连接配置
    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

     client
 # 用途：声明此为客户端配置

 dev tun
 # 用途：与服务器一致，使用TUN设备

 proto udp
 # 用途：与服务器一致的协议

 remote vpn.example.com 1194
 # 用途：VPN服务器地址和端口，可以是域名或IP

 resolv-retry infinite
 # 用途：DNS解析失败时无限重试

 nobind
 # 用途：客户端不绑定特定端口，使用临时端口
  2. 认证配置
    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

     # 证书和密钥
 ca ca.crt
 cert client.crt
 key client.key

 # TLS认证
 tls-auth ta.key 1
 # 用途：与服务器tls-auth对应，1表示客户端模式

 remote-cert-tls server
 # 用途：要求服务器证书必须包含TLS扩展

 cipher AES-256-CBC
 auth SHA256
 # 用途：与服务器一致的加密和认证算法
  3. 路由和网络配置
    1
2
3
4
5
6
7
8
9
10
11
12
13

     # 路由行为
 redirect-gateway def1
 # 用途：客户端启用全局VPN（所有流量走VPN）

 route 192.168.30.0 255.255.255.0
 # 用途：手动添加路由（特定网络走VPN）

 route 0.0.0.0 192.168.1.1
 # 用途：排除特定网络不走VPN

 # DNS配置
 dhcp-option DNS 8.8.8.8
 # 用途：设置VPN连接期间的DNS服务器
  4. 性能和可靠性配置
    1
2
3
4
5
6
7
8
9
10
11
12

     persist-key
 persist-tun
 # 用途：与服务器一致，保持连接状态

 comp-lzo
 # 用途：启用压缩

 verb 3
 # 用途：日志级别

 mute 20
 # 用途：限制相同消息的重复输出
  5. 高级客户端配置
    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17

     # 多服务器配置
 remote server1.example.com 1194
 remote server2.example.com 1194
 remote-random
 # 用途：多个服务器备份，随机连接

 # 连接脚本
 up /etc/openvpn/update-resolv-conf
 down /etc/openvpn/update-resolv-conf
 # 用途：连接/断开时执行脚本（如更新DNS）

 # 身份验证
 auth-user-pass
 # 用途：提示输入用户名密码（二次认证）

 auth-nocache
 # 用途：不缓存密码在内存中

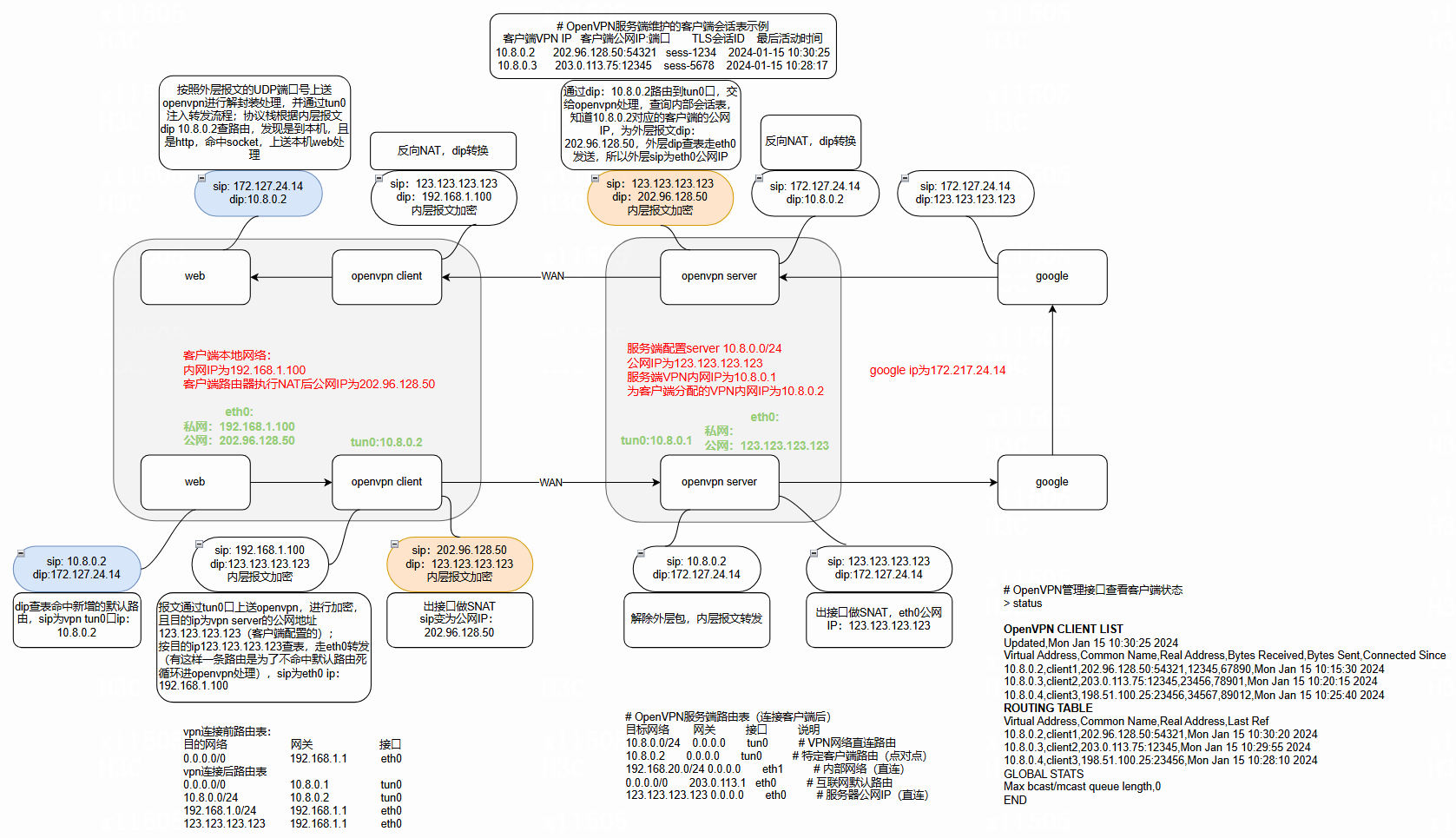

报文转发流程

一个典型的场景：客户端通过OpenVPN服务器访问Google。假设OpenVPN服务器配置了server 10.8.0.0 255.255.255.0，并且推送了redirect-gateway使得所有客户端流量都经过VPN。

我们定义以下IP地址：

  • 客户端本地网络：客户端在家的内网IP是192.168.1.100，客户端的路由器执行NAT，路由器的公网IP是202.96.128.50。
  • OpenVPN服务器：公网IP是123.123.123.123，VPN内网IP是10.8.0.1。
  • 客户端在VPN内获得的IP是10.8.0.2。
  • Google的IP我们假设为172.217.24.14。
